ディープラーニングによるデータの分類（TensorFlow，TensorFlow データセットのMNIST データセットを使用）（Google Colab 上もしくはパソコン上）

ニューラルネットワークによるデータの分類を行う．ここでの分類は，データから，そのラベル（クラス名）を求めるもの．分類のために，教師データを用いてニューラルネットワークの学習を行う．

このページでは，TensorFlow データセットの中の MNIST データセットを用いて，TensorFlow での学習を行うとともに，データの分類も行う．

データセットの利用条件は利用者で確認すること．このページの内容は， https://www.tensorflow.org/datasets/keras_example による．

【サイト内の関連ページ】

関連の用語集: https://www.kkaneko.jp/db/man.html．

参考 Web ページ

TensorFlow データセットカタログの MNIST のページ: https://www.tensorflow.org/datasets/catalog/mnist
TensorFlow データセットの URL: https://www.tensorflow.org/datasets
TensorFlow データセットの一覧の URL: https://www.tensorflow.org/datasets/catalog/overview
TensorFlow のクイックスタートのページ: https://www.tensorflow.org/tutorials/quickstart/advanced

Google Colab へのリンク

このページの内容は，Google Colaboratory でも実行できる．

そのために，次の URL で，Google Colaboratory のノートブックを準備している．

次のリンクをクリックすると，Google Colaboratory のノートブックが開く．そして，Google アカウントでログインすると，Google Colaboratory のノートブック内のコードを実行することができる．Google Colaboratory のノートブックは書き換えて使うこともできる．このとき，書き換え後のものを，各自の Google ドライブ内に保存することもできる．

https://colab.research.google.com/drive/1QvEEivjsqTK3s1QV5yn-COo-HavIlO2U?usp=sharing

(1) 前準備（Google Colaboratory のノートブックを新規作成して使う場合）

自分で，Google Colaboratory のノートブックを新規作成する場合（上のリンクを使わない）のため，手順を説明する．

パソコンを使う場合は，下に「前準備（パソコンを使う場合）」で説明している．

Google Colaboratory のWebページを開く
https://colab.research.google.com

Google Colab はオンラインの Python 開発環境．使用するには Google アカウントが必要
「ファイル」で、「ノートブックを新規作成」を選ぶ
Google アカウントでのログインが求められたときはログインする

(2) （自分のパソコンで Python を動かす場合）Python の準備

Python のインストール，pip と setuptools の更新，Python 開発環境

Windows での Python のインストール，pip と setuptools の更新: 別ページで説明している．（あとのトラブルが起きにくいような手順を定めている）
Ubuntu の場合:
システム Python を使うことができる（その場合，Python のインストールは行わない）
システム Python を用いるときは，pip, setuptools の更新は次のコマンドで行う．
```
sudo apt -y update
sudo apt -y install python3-pip python3-setuptools
```
Ubuntu で，システム Python 以外の Python をインストールしたい場合は pyenv が便利である: 別ページで説明している．

Python の URL: http://www.python.org/

【Python, pip の使い方】

Python, pip は，次のコマンドで起動できる．

Windows: python, python -m pip (または py -39, py -39 -m pip のようにバージョン指定）
Ubuntu: python3, sudo pip3
但し，「sudo pip3」でパッケージをインストールする前に，「apt-cache search ＜キーワード＞」で Ubuntu パッケージを検索し，Ubuntu パッケージが見つかった場合にはそちらを apt でインストール．

【Python 開発環境のインストール】

Windows:
JupyterLab, spyder, nteract （Python 開発環境）のインストールは， Windows でコマンドプロンプトを管理者として実行し，次のコマンドを実行．
```
python -m pip install -U pip setuptools jupyterlab jupyter jupyter-console jupytext nteract_on_jupyter spyder
```
詳しくは，: 別ページで説明している．
Ubuntu
JupyterLab, spyder, nteract （Python 開発環境）のインストール: : 別ページで説明している．

TensorFlow，tensorflow_datasets，numpy，matplotlib のインストール

Windows の場合:
Windows での pip の実行では，コマンドプロンプトを管理者として実行することにする。
```
python -m pip uninstall -y tensorflow tensorflow-cpu tensorflow-gpu tensorflow_datasets tensorflow-hub keras
python -m pip install -U tensorflow tensorflow_datasets numpy matplotlib
```
Windows でのインストール詳細（NVIDIA グラフィックスドライバ，NVIDIA CUDA ツールキット，NVIDIA cuDNN, TensorFlow 関連ソフトウエアを含む）: 別ページで説明している．

Ubuntu の場合:

端末で，次のコマンドを実行．

sudo pip3 uninstall -y tensorflow tensorflow-cpu tensorflow-gpu tensorflow_datasets tensorflow-hub keras
sudo pip3 uninstall -y six wheel astunparse tensorflow-estimator numpy keras-preprocessing absl-py wrapt gast flatbuffers grpcio opt-einsum protobuf termcolor typing-extensions google-pasta h5py tensorboard-plugin-wit markdown werkzeug requests-oauthlib rsa cachetools google-auth google-auth-oauthlib tensorboard tensorflow
sudo apt -y install python3-six python3-wheel python3-numpy python3-grpcio python3-protobuf python3-termcolor python3-typing-extensions python3-h5py python3-markdown python3-werkzeug python3-requests-oauthlib python3-rsa python3-cachetools python3-google-auth
sudo apt -y install python3-numpy python3-matplotlib
sudo pip3 install -U tensorflow tensorflow_datasets

Ubuntu でのインストール詳細（NVIDIA グラフィックスドライバ，NVIDIA CUDA ツールキット，NVIDIA cuDNN, TensorFlow 関連ソフトウエアを含む）: 別ページで説明している．

TensorFlow の MNIST データセット

Python プログラムを動かす

Windows では，「python」コマンドやPython ランチャーである「py」コマンド
Ubuntu では，「python3」コマンド

開発環境や Python コンソール（Jupyter Qt Console，Spyder，PyCharm，PyScripter など）の利用も便利である．

TensorFlow の MNIST データセット

パッケージのインポートと，MNIST データセットのロード

from __future__ import absolute_import, division, print_function, unicode_literals
import tensorflow.compat.v2 as tf
tf.enable_v2_behavior()
print(tf.__version__)
import numpy as np
import tensorflow_datasets as tfds
%matplotlib inline
import matplotlib.pyplot as plt
import warnings
warnings.filterwarnings('ignore')   # Suppress Matplotlib warnings
from tensorflow.keras import backend as K
K.clear_session()
mnist, mnist_info = tfds.load('mnist', with_info = True, shuffle_files=True, as_supervised=True)

データセットの中の画像を表示

fig1 = tfds.show_examples(mnist['train'], mnist_info)
fig2 = tfds.show_examples(mnist['test'], mnist_info)

データセットの情報を表示

print(mnist_info)
print(mnist_info.features["label"].num_classes)
print(mnist_info.features["label"].names)

データセットの生成，モデルの作成と学習と検証（学習では TensorFlow データセットのMNIST データセットを使用）

Python プログラムを動かす

Windows では，「python」コマンドやPython ランチャーである「py」コマンド
Ubuntu では，「python3」コマンド

開発環境や Python コンソール（Jupyter Qt Console，Spyder，PyCharm，PyScripter など）の利用も便利である．

データセットの生成
ds_train: サイズ 28 × 28 の 60000枚の濃淡画像，60000枚の濃淡画像それぞれのラベル(0 から 9 のどれか)
ds_test: サイズ 28 × 28 の 60000枚の濃淡画像，60000枚の濃淡画像それぞれのラベル(0 から 9 のどれか)
```
ds_train, ds_test = mnist['train'], mnist['test']
```
確認のため，データセットの先頭要素を確認してみる
次により，データセット ds_train, ds_test の先頭要素を確認．
次のプログラムでは，ds_train, ds_test の先頭要素が，i に得られる． i がタップルであること，そして，i は TensorFlow のテンソルが並んだタップルであることをを確認する．
実行結果からは，次を確認，i の長さは 2，そして，i の中身が 2つであることが分かる．
- ds_train の先頭要素: 形状 (28, 28, 1) と形状 () のタップル
- ds_test の先頭要素: 形状 (28, 28, 1) と形状 () のタップル
```
for i in ds_train.take(1):
    print(type(i))
    for j in range(len(i)):
        print(type(i[j]))
        print(i[j].shape)
```
```
for i in ds_test.take(1):
    print(type(i))
    for j in range(len(i)):
        print(type(i[j]))
        print(i[j].shape)
```
確認のため，データセットの先頭要素を表示してみる
「tf.reshape(image, [-1])」では，テンソルをフラット化している．これは，表示を見やすくするため．
タップルの 0 番目は数値データ，タップルの 1 番目は分類結果のラベル（クラス名）である．
```
for image, label in ds_train.take(1):
    print(tf.reshape(image, [-1]))
    print(label)
```
```
for image, label in ds_test.take(1):
    print(tf.reshape(image, [-1]))
    print(label)
```

トレーニングパイプライン

値は，もともと int で 0 から 255 の範囲であるのを， float32 で 0　から 1 の範囲になるように前処理を行う．そして，データセットのシャッフルとバッチも行う．

def normalize_img(image, label):
  """Normalizes images: `uint8` -> `float32`."""
  return tf.cast(image, tf.float32) / 255., label
SHUFFLE_BUFFER_SIZE = 100000
BATCH_SIZE=128
AUTOTUNE = tf.data.experimental.AUTOTUNE
ds_train = ds_train.map(normalize_img, num_parallel_calls=AUTOTUNE)
ds_train = ds_train.cache().shuffle(buffer_size=SHUFFLE_BUFFER_SIZE).batch(BATCH_SIZE).prefetch(buffer_size=AUTOTUNE)

評価パイプライン
値は，もともと int で 0 から 255 の範囲であるのを， float32 で 0　から 1 の範囲になるように前処理を行う．そして，データセットのバッチも行う．
```
ds_test = ds_test.map(normalize_img, num_parallel_calls=AUTOTUNE)
ds_test = ds_test.cache().batch(BATCH_SIZE).prefetch(buffer_size=AUTOTUNE)
```
モデルの作成と確認
- ニューラルネットワークの種類：層構造 (Sequential Model)
- ニューラルネットワークの構成
  - Flatten の層: 画像（28かける28）を 1次元の配列に変換する．
  - １層目: Dense（全結合），ニューロン（ユニット）の個数: 64
  - ２層目: Dense（全結合），ニューロン（ユニット）の個数: 10
  - ２層目のニューロン（ユニット）の種類: softmax
  - １番目のDense の層と２番目のDense の層の間の結合については，ドロップアウトを行う．
```
NUM_CLASSES = 10
m = tf.keras.Sequential([
    tf.keras.layers.Flatten(input_shape=(28, 28)),
    tf.keras.layers.Dense(units=64, activation='relu'),
    tf.keras.layers.Dropout(0.5),
    tf.keras.layers.Dense(units=NUM_CLASSES, activation='softmax')
])
m.summary()
```
L2 正則化を行いたいときは「 tf.keras.layers.Dense(128, activation='relu', kernel_regularizer=tf.keras.regularizers.l2(0.001)),」のようにする．
モデルのコンパイル
オプティマイザと損失関数とメトリクスを設定する．
- Keras のオプティマイザのページ: https://keras.io/api/optimizers/
- Keras の損失関数のページ: https://keras.io/api/losses/
- Keras のメトリクスのページ: https://keras.io/api/losses/
```
m.compile(
    optimizer=tf.keras.optimizers.Adam(learning_rate=0.001),
    loss='sparse_categorical_crossentropy',
    metrics=['sparse_categorical_crossentropy', 'accuracy']
)
```
ニューラルネットワークの学習を行う
ニューラルネットワークの学習は fit メソッドにより行う．教師データを使用する．教師データを投入する．
```
EPOCHS = 20
history = m.fit(ds_train,
                    epochs=EPOCHS,
                    validation_data=ds_test,
                    verbose=1)
```
（以下省略）
ディープラーニングによるデータの分類
ds_test を分類してみる．
```
print(m.predict(ds_test))
```
それぞれの数値の中で、一番大きいものはどれか？
```
m.predict(ds_test).argmax(axis=1)
```
ds_test 内にある正解のラベル（クラス名）を表示する（上の結果と比べるため）
```
for i in ds_test:
    print(i[1])
```

学習曲線の確認

過学習や学習不足について確認．

import pandas as pd
hist = pd.DataFrame(history.history)
hist['epoch'] = history.epoch
print(hist)

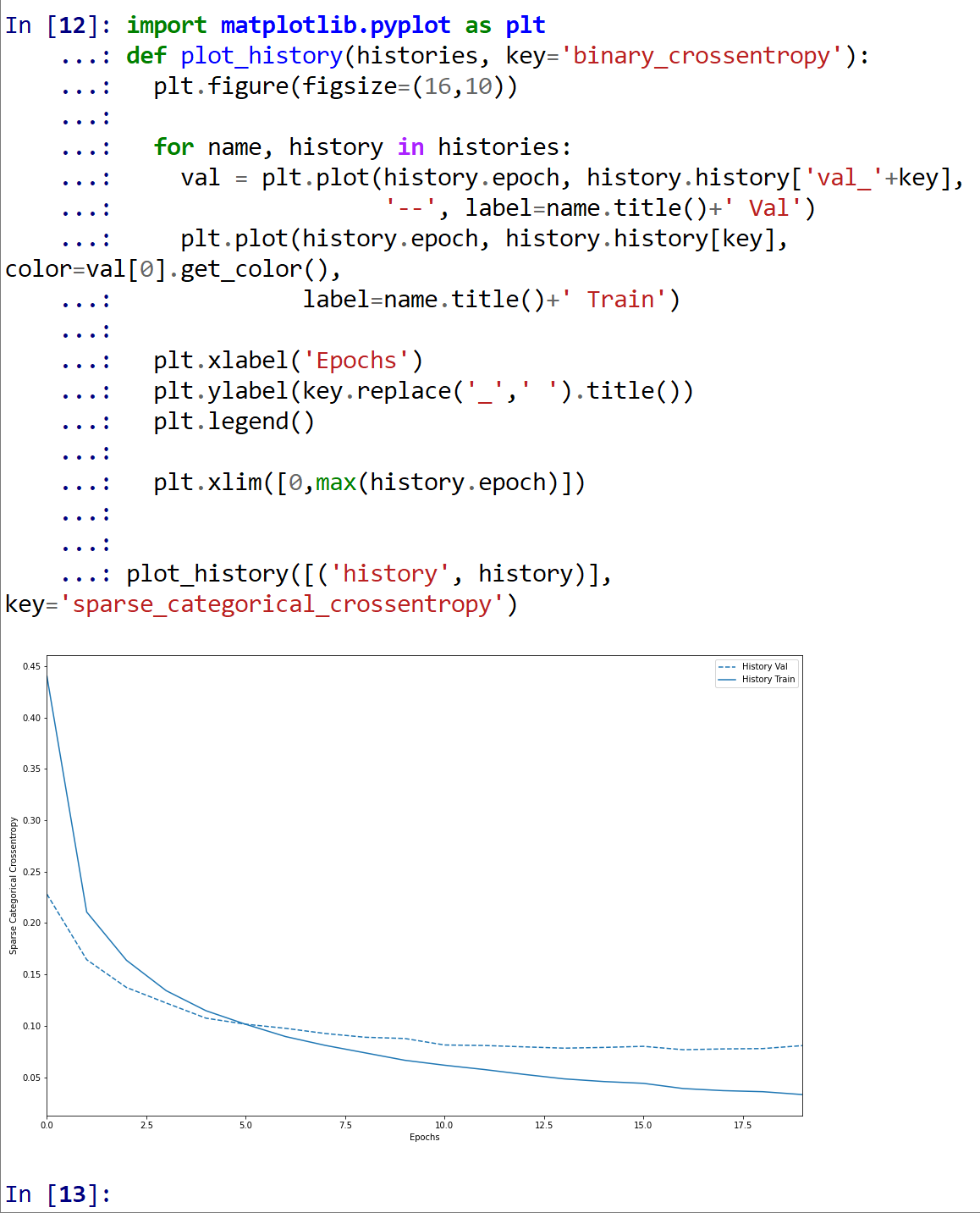

学習曲線のプロット

過学習や学習不足について確認．

https://www.tensorflow.org/tutorials/keras/overfit_and_underfit?hl=ja で公開されているプログラムを使用

%matplotlib inline
import matplotlib.pyplot as plt
import warnings
warnings.filterwarnings('ignore')   # Suppress Matplotlib warnings
def plot_history(histories, key='binary_crossentropy'):
  plt.figure(figsize=(16,10))
  for name, history in histories:
    val = plt.plot(history.epoch, history.history['val_'+key],
                   '--', label=name.title()+' Val')
    plt.plot(history.epoch, history.history[key], color=val[0].get_color(),
             label=name.title()+' Train')
  plt.xlabel('Epochs')
  plt.ylabel(key.replace('_',' ').title())
  plt.legend()
  plt.xlim([0,max(history.epoch)])
plot_history([('history', history)], key='sparse_categorical_crossentropy')

plot_history([('history', history)], key='accuracy')
