Blender のライト（Blender 2.9 系列で説明）

前準備

Blender のインストール

前準備として，Blender のインストールが終わっていること．

• Windows での Blender のインストール: 別ページで説明している．
• Ubuntu での Blender のインストール: 別ページで説明している．

  メニューの日本語化を行っておいた方が使いやすい．

Blender の基本操作（短縮版）（Blender 2.9系列で説明）

【サイト内の関連ページ】: Blender の画面構成と基本操作（Blender 2.9 系列で説明）

オブジェクトの選択

• オブジェクトの選択： マウスの左クリック

オブジェクト等の移動、回転、拡大縮小

• 移動モードへの切り替え：　ツールバーか，「G」キー

  移動ツールは，マウスの移動につれて，選択されたオブジェクトが動く．

  ツールバーにより，移動ツールが表示される．移動ツールでは， 「X」軸, 「Y」軸， 「Z」軸を用いて移動すると， 軸ロックされ、軸方向だけの移動になる．

• 拡大縮小（スケール）モードへの切り替え：　ツールバーか，「S」キー

  拡大縮小（スケール）ツールでは，マウスの移動につれて，選択されたオブジェクトが拡大縮小する 拡大縮小のあと，マウスの左クリックは確定，右クリックは取り消し．

  ツールバーにより，拡大縮小（スケール）ツールが表示される．拡大縮小（スケール）ツールでは， 「X」軸, 「Y」軸， 「Z」軸を用いて拡大縮小すると， 軸ロックされ、軸方向だけの拡大縮小になる．

  精密にサイズを指定したいときは、左側のツールバーのアイテムタブで X, Y, Z の値を設定する．

• 回転モードへの切り替え：　ツールバーか，「R」キー

  ツールバーにより，回転ツールが表示される．回転ツールでは，マウスの移動につれて，選択されたオブジェクトが回転する 回転のあと，マウスの左クリックは確定，右クリックは取り消し．

「R」キーを1回だけ押すと，視点を基準として回転

「R」キーを2回押すと，3軸の回転

立体の新規作成

• メッシュで構成された立体の新規作成追加： メニューの「Add(追加)」（あるいは SHIFT + Aキー）→「Mesh(メッシュ)」，その後，種類を選択（円柱，立方体などが選べる）．
• 選択されたオブジェクト等の削除：　DEL キー

3Dビューポートの視野の操作

• 視野の自由な移動： SHIFTキーとマウスの中ボタンを押しながらマウス移動
• 視野の自由な回転（原点を基準）： マウスの中ボタンを押しながらマウス移動
• 視点の前後移動： マウスホイール

  ※ テンキーの「+」と「-」でもOK

3Dビューポートで「作業視野」と「カメラ視野」との切り替え

• 3Dビューポートで「作業視野」と「カメラ視野」との切り替え: テンキーの「0」

  カメラ視野は，レンダリングのときに用いる視野．

※ メニューの「ビュー (View)」の「視点」の「カメラ (Camera)」でも切り替わる

カメラを「カメラ視野」に固定する（解除する）

• カメラを「カメラ視野」に固定する（解除する）： 3Dビューポートで「N」キー．「ビュー」のタブで「カメラをビューにロック (Lock Came to View)」をチェックする．

  ※ 終わったら，もう1度「N」キーを押して，シェルフを閉じる

元に戻す（アンドウ），やり直す（リドウ）

元に戻す，やり直すは，メニューでできる．

ショートカット

• 元に戻す：[CTRL] z
• やり直す：[SHIFT] [CTRL] z

Blender のライト（Blender 2.9 系列で説明）

ここで使用するシーン

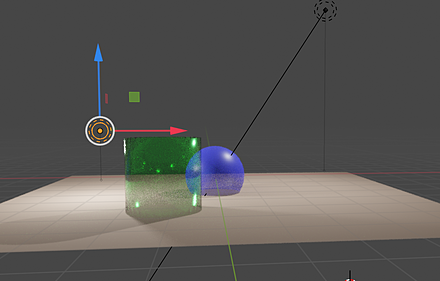

平面の上に，半透明の円柱と球があるようなシーンで説明する．

Blender ファイル：02e.blend を使用する．

Blender でのライトの種類

• Point: 点ライト. 離れると暗くなる
• Sun: 太陽．離れて暗くなるということはない．
• Spot: スポットライト
• Area : 広がりをもったライト．離れると暗くなる

ライトの種類の変更は次の手順．

1. Blender ファイル：02e.blend を Blender で開く．
2. 選択は，マウスの左クリック．左クリックで選択できないときは，ツールバーの選択ツールを選んだあとで，左クリック．

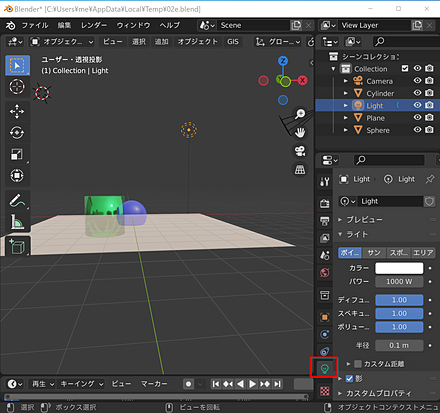

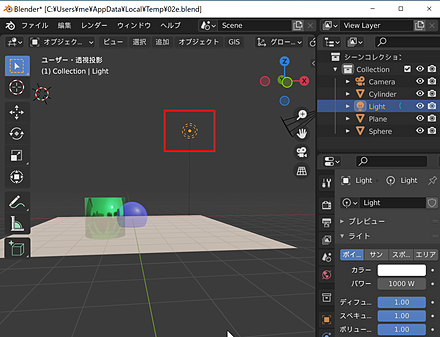

3. プロパティの画面で，「コンテクスト」をクリック
4. プロパティで，ライトの種類を選ぶことができる

ライトの種類を変えてみる

1. レンダープレビューモードへ切り替える．

   レンダープレビューモードへの切り替えは，メニューでできる．

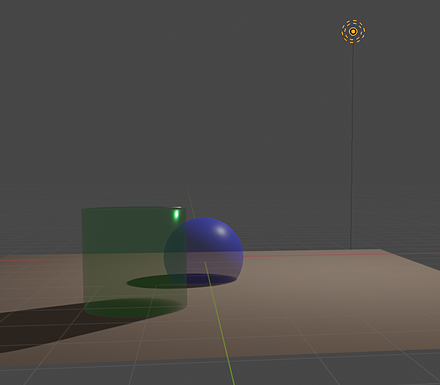

2. ポイント （Point）

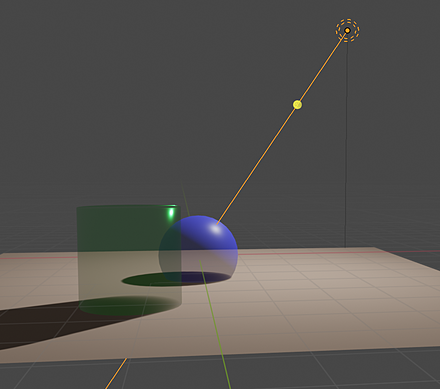

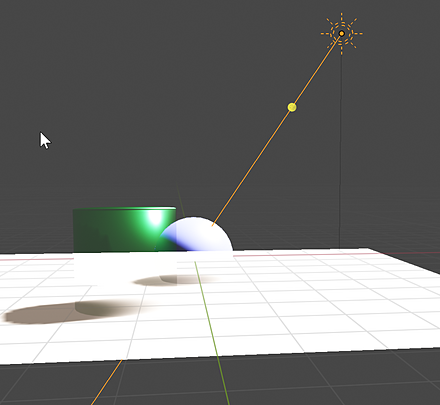

3. サン（Sun）

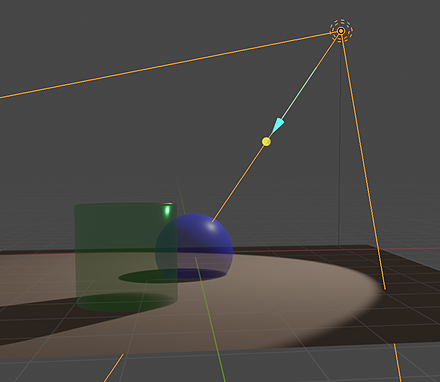

4. スポット（Spot）
5. エリア （Area）

Cycle で，ライトの種類を変えてみる

レンダーエンジンを，Eevee から Cycles に変えて，もう一度違いを見てみる．

Cycle は，レイトレーシングにより，リアルな光，影，反射，透過等の表現を 行う．先ほどは既定（デフォルト）の Eevee が利用されていた．

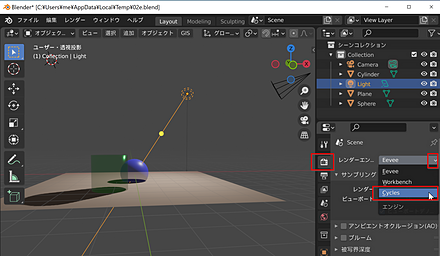

1. レンダーエンジンを，Eevee から Cycles に変える．

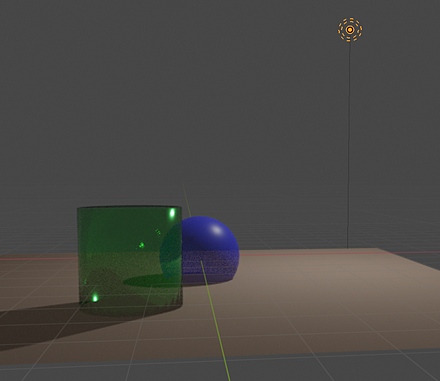

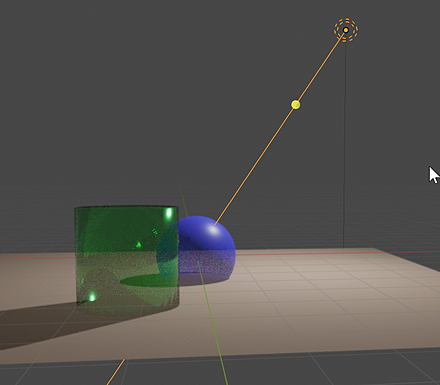

2. ポイント （Point）

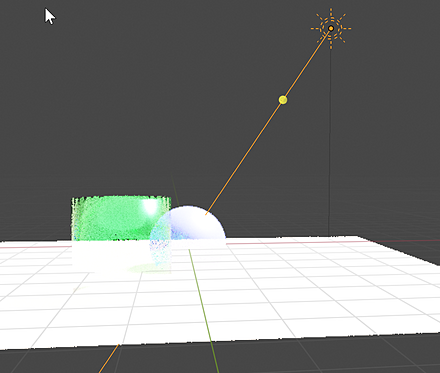

3. サン（Sun）

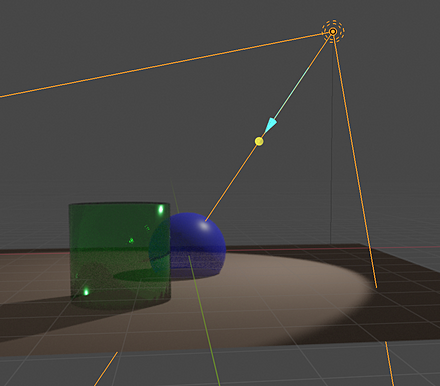

4. スポット（Spot）
5. エリア （Area）

ライトを追加してみる

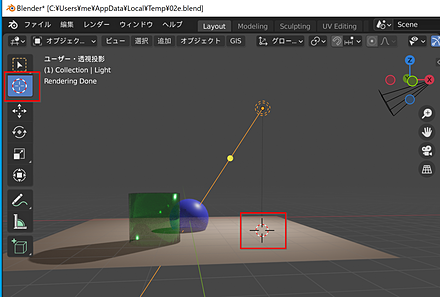

1. カーソルを，ライトを新しく追加したい場所に移動する

   カーソルの移動は，ツールバーのカーソルツールでできる．カーソルツールを選んだあとで，左クリック．．

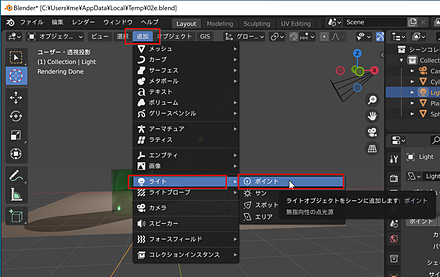

2. ライトを追加する．種類は「ポイント」にしておく．

   ライト（ランプ）の追加（新規作成）は，メニューでできる．[SHIFT] a キーでもできる．

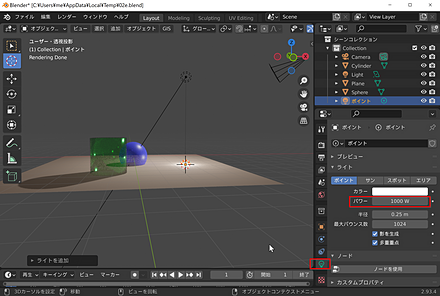

3. プロパティで，ライトのパワーを設定する．「1000」ワットにしてみる．

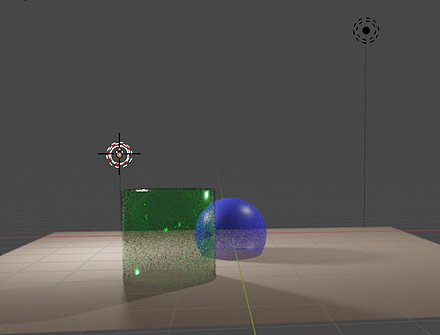

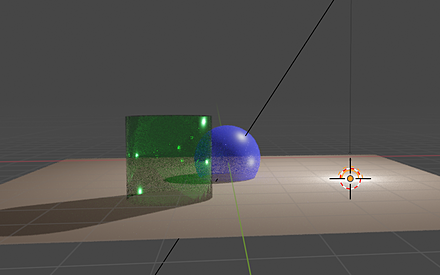

4. 変化を確認する．

全体まとめ

• シーン内に，ライトを複数配置できる．
• Blender のライトには，さまざまな種類（ポイント，サン，スポット，エリア）がある．
• Blender では，ライトは明るさ（パワー）などを設定できる．
• Blender には，Eevee，Cycle などのレンダリングエンジンが複数あり，場合に応じて選ぶ
